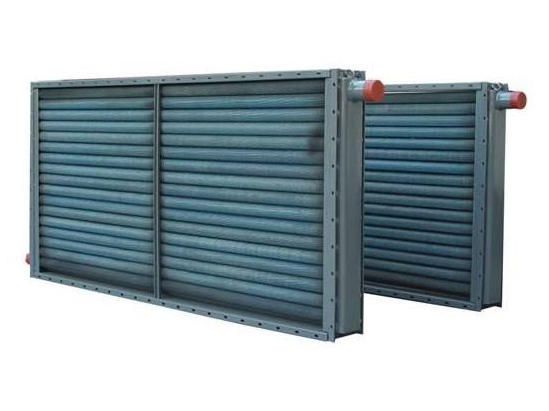

SRZ型空氣熱交換器

1、簡介
       SRZ型空氣熱交換器為鋼管螺旋繞制鋼肋片的熱交換器。
2、結構特點
       SRZ型空氣熱交換器主要由順空氣流向的三排叉排列螺旋肋片管束組成,肋片管束的加工工藝是把0.5mm×16mm的鋼帶用機械繞片方法,繞在φ22mm無縫鋼管上,然后進行熱鍍鋅。肋片與鋼管接觸面廣而緊,傳熱性能良好、穩定、耐腐蝕、空氣阻力較小,是目前熱負供暖、干燥、除濕中使用較多的設備。
3、型號規格及示例說明
       SRZ型空氣熱交換器根據放熱量能力的大小分為:大(D)、中(Z)、小(X)三種類型。三種相對應的翅片片距分別為:
       D=片距5mm
       Z=片距6mm
       X=片距8mm
       共計三種片距三十八個規格
       示例說明:SRZ-12×7即表示一臺SRZ型鋼管繞片盤管(散熱器),其通風截面的長為1250mm,寬717.5mm,肋片間距為5mm。
       適用范圍:介質為蒸汽或熱水。蒸汽的工作壓力0.03-0.8MPa,熱水溫度130-70℃。

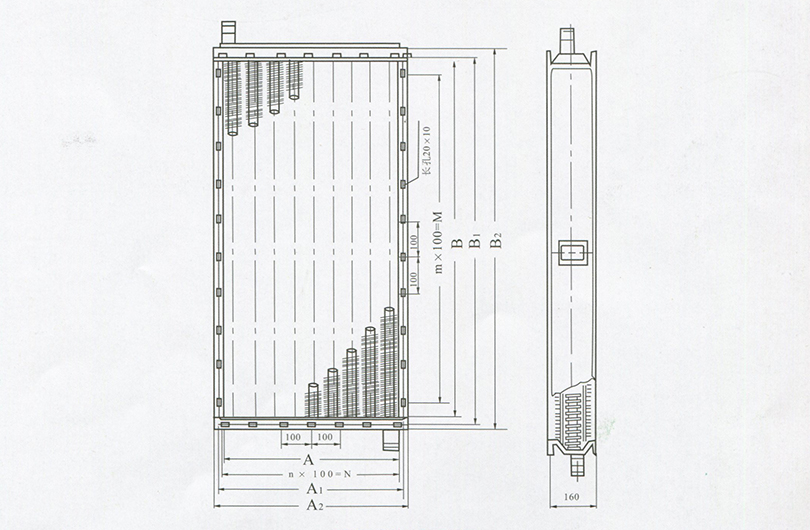

SRZ型空氣熱交換器外形尺寸圖:
SRZ型空氣熱交換器規格尺寸表:
型號 散熱
面積
M2
通風凈
截面積
M2
熱介質
通過載
面積
M2



(排)
螺旋翅
片管根

(根)
連接
管φ
尺     寸
mm


kg
A A1 A2 B B1 B2 n N m M
SRZ-5×5(D) 10.13 0.154 0.0043 3 23   497 532 562 507 547 573 5 500 4 400 54
SRZ-5×5(Z) 8.78 0.155 48
SRZ-5×5(X) 6.23 0.158 45
SRZ-10×5(D) 19.92 0.302 1001 1041 1067 9 900 93
SRZ-10×5(Z) 17.26 0.306 84
SRZ-10×5(X) 12.22 0.312 1250 1290 1316 12 1200 76
SRZ-12×5(D) 24.86 0.378 113
SRZ-6×6(D) 15.33 0.231 0.0055 3 29 2" 623 658 688 609 649 675 6 600 5 500 77
SRZ-6×6(Z) 13.29 0.234 69
SRZ-6×6(X) 9.43 0.239 63
SRZ-10×6(D) 25.13 0.381 1001 1041 1067 9 900 115
SRZ-10×6(Z) 21.77 0.385 103
SRZ-10×6(X) 15.42 0.393 93
SRZ-12×6(D) 31.35 0.475 1250 1290 1316 12 1200 139
SRZ-15×6(D) 37.73 0.572 1505 1545 1571 14 1400 164
SRZ-15×6(Z) 32.67 0.579 146
SRZ-15×6(X) 23.13 0.591 139
SRZ-7×7(D) 20.31 0.320

0.0063


3


33


2"
717.5 742 772 710 750 776 7 700 6 600 97
SRZ-7×7(Z) 17.60 0.324 87
SRZ-7×7(X) 12.48 0.329 79
SRZ-10×7(D) 28.59 0.450 1001 1041 1067 9 900 129
SRZ-10×7(Z) 24.77 0.456 115
SRZ-10×7(X) 17.55 0.464 104
SRZ-12×7(D) 35.67 0.563 1250 1290 1316 12 1200 156
SRZ-15×7(D) 42.93 0.678 1505 1545 1571 14 1400 183
SRZ-15×7(Z) 37.18 0.685 164
SRZ-15×7(X) 26.32 0.698 145
SRZ-17×7(D) 49.90 0.788 1750 1790 1816 17 17 210
SRZ-17×7(Z) 43.21 0.797 187
SRZ-17×7(X) 30.58 0.812 169
SRZ-22×7(D) 62.75 0.991 0.0063 3 33   2202 2242 2268 21 2100 260
SRZ-15×10(D) 62.14 0.921 0.0089 3 47   1001 1036 1066 1505 1545 1571 10 1000 14 1400 255
SRZ-15×10(Z) 52.95 0.932 227
SRZ-15×10(X) 37.48 0.951 203
SRZ-17×10(D) 71.06 1.072 1750 1790 1816 17 1700 293
SRZ-17×10(Z) 61.54 1.085 260
SRZ-17×10(X) 43.56 1.106 232
SRZ-20×10(D) 81.27 1.226 2002 2042 2068 19 1900 331
